- 概览
-
CTBA系列现场收罗与控制器（DDC-0）
DDC-0，，，现场收罗和控制器通过多个接口收罗数据，，，举行数据的一般性处理，，，用于物联网场景下，，，大宗终端数据回传时，，，通过DDC-0举行数据和接口的汇聚和起源处理后，，，通过PLC，，，ETH等方式统一回传 。。
DDC-0现在主要应用于电表以及照明系统，，，通过RS485接口毗连电表，，，收罗电表电量 。。通过2.4GRF接口吸收灯控发送的2.4G的数据信号，，，包括灯光状态等；；；；；发送对灯光的控制信令，，，包括开关、调光等 。；；；；；箍梢酝ü2.4GRF毗连烟感报警器，，，用于对室内烟雾浓度举行监控和超限报警 。。别的DDC-0通过毗连红外摄像头，，，实现视频收罗功效 。。
订货数据
型号
规格参数
订货号
DDC-0(ETH)
有线以太网上行的楼宇自动化DDC-0控制器，，，支持1路Ethernet，，，2路RS485接口Modbus RTU通讯，，，1路蓝牙接口，，，1路2.4GRF，，，2路HDMI TYPE C接口，，，16K程序数据空间
CTBA DDC-0010
DDC-0(PLC)
PLC上行的楼宇自动化DDC-0控制器，，，支持1路HPLC接口，，，1路Ethernet，，，2路RS485接口Modbus RTU通讯，，，1路蓝牙接口，，，1路2.4GRF，，，2路HDMI TYPE C接口，，，16K程序数据空间
CTBA DDC-0010A
概述：
DDC-0功效特点：
l 集成华为智慧园区link，，，支持WLAN/PLC/LTE（妄想中，，，待实现）/以太网4种方式接入华为云（通过华为的网关），，，通过蓝牙接口设置参数，，，自动识别和身份认证,自动注册 。。
l 装备故障灯亮，，，上报故障报警，，，并携带明确故障原因，，，装备离线缓存告警信息，，，恢复后上报告警信息 。。
l 富厚的通讯总线：1路2.4GRF，，，2路RS485接口；；；；；RS485接口支持modbus RTU协议，，，最多支持32个从站，，，支持modbus TCP协议 。。
l BACnet营业能力：支持工具和Service能力 。。
l 装备可维护性：支持外地/远程升级固件和更新控制逻辑；；；；；支持使用智能终端app通过外地蓝牙接口举行网络参数设置、位置信息录入、绑点设置和读取设置信息，，，以及获取故障信息和更新装备固件 。。
l 电表场景：
? 支持MODBUS RTU协议，，，支持和电表等智能仪表通过MODBUS RTU协议对接 。。允许用户修改RS485接口参数 。。
? 支持边沿网关通过召测方式收罗电表和多功效电能仪表（收罗器）数据 。。
? 支持凭证接入子装备设置表，，，并外地生涯，，，自动上报电表和多功效电能仪表（收罗器）数据 。。
? 支持凭证华为智慧园区link的文件传输接口吸收设置表文件，，，支持将设置表文件加载更新到flash和内存 。。
l 照明场景：
? 通过2.4GRF毗连LED灯，，，支持跳频自动设定，，，避开与WLAN、蓝牙等频谱重叠信道，，，增强抗滋扰能力 。。
? 支持对LED灯的开关、亮度、色温举行控制 。。
- 手艺参数
-
DDC-0控制器手艺规格
型号
DDC-0
电源电压
220VAC，，，50或60Hz，，，class2（北美）或SELV（欧洲）
耗电量
最大功耗1.5W
运行情形条件
0~50°C（32~122°F）；；；；；10%~90%相对湿度，，，无结露 。。
存储情形条件
-40~70°C（-40~158°F）；；；；；10%~90%相对湿度，，，无结露 。。
处理器
GD32F450ZKT6：片内256KB SRAM，，，3MB的Flash，，，外扩4MB flash
存储器
片内256KB SRAM，，，外扩4M Flash
运行速率
程序循环时间：小于1秒；；；；；
控制器地点
内部IP设置，，，通过软件设置，，，默认DHCP；；；；；
运维接口
面板支持以太网接口、蓝牙接口，，，指示灯接口
通讯总线
上行接纳PLC（电力载波通讯）通讯，，，对应DDC-0上的PLC WAN接口；；；；；
WLAN通讯（通过AP热门毗连至局域网）；；；；；
以太网通讯（通过RJ45网口与上位机举行通讯）；；；；；
下行：
1路2.4GRF接口吸收灯控发送的2.4G的数据信号，，，包括灯光状态等，，，发送对灯光的控制信令，，，包括开关、调光等，，，支持跳频设计；；；；；
2路RS485接口，，，毗连电表，，，收罗电量等数据，，，毗连其他485接口的传感器 。。波特率最高支持115200bps，，，节点数最大支持64个隔离；；；；；
2路HDMI TYPE C接口毗连红外摄像头，，，视频数据收罗 。。信号传输线缆最大长度知足＞3米 。。
装置
三点螺钉定位于平面，，，或者35mm DIN轨道装置
尺寸（高×宽×长）
100×50×40mm
外壳
塑料外壳，，，塑料质料：PPO，，，；；；；；て芳叮IP30 (IEC529)
切合的标准
BQB
- 典范应用
-

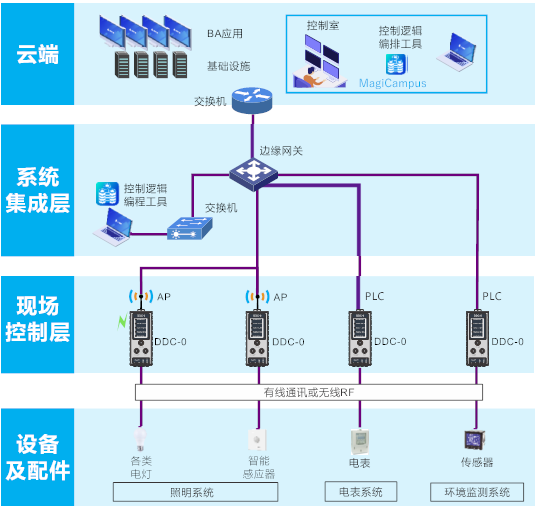

情形监控系统应用
- 装置规格
-

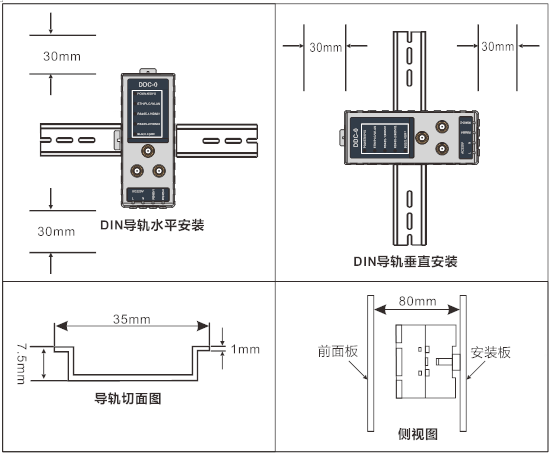

装置示意图

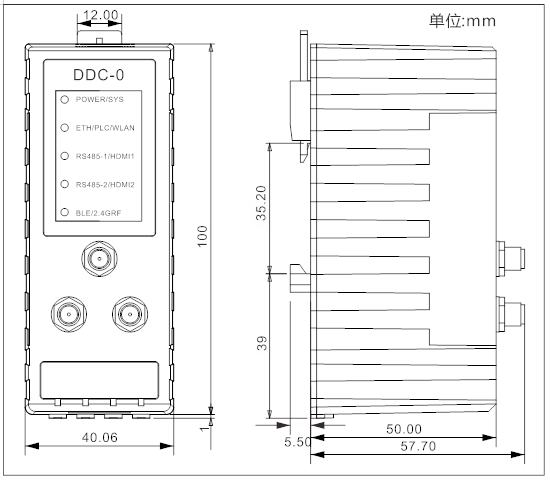

装置尺寸图

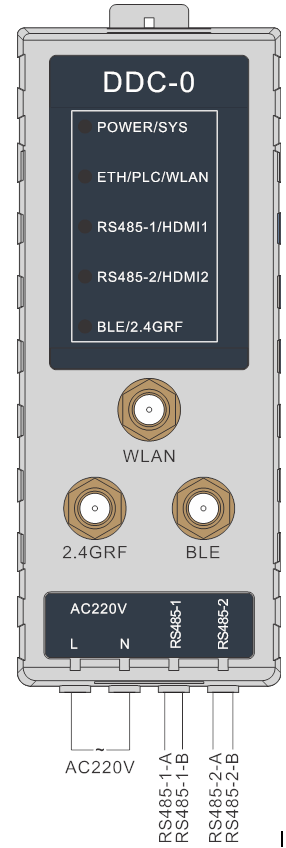

接线示意图
- 样本/手册/软件
-
豪门国际CTBA系列DDC-0手艺手册 V0.4
