- 概览
-
订货数据

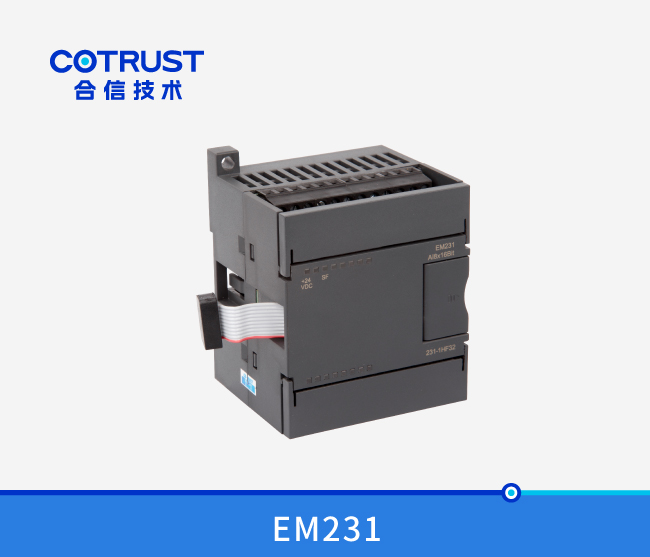

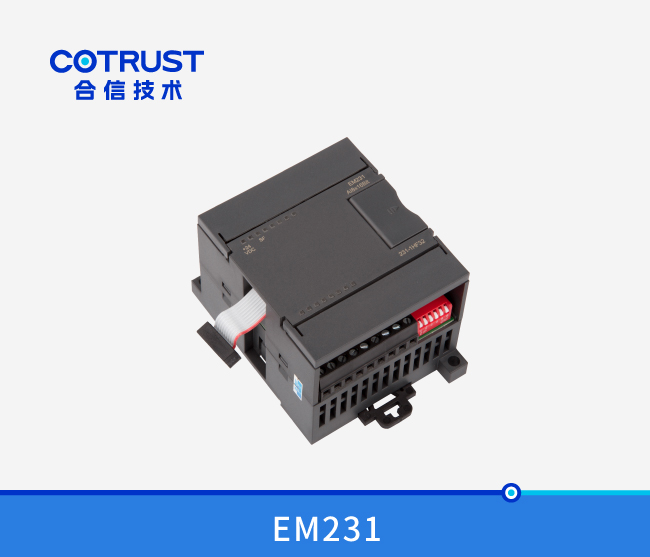

规格参数 订货号 TrustPLC CTSC-200 EM231高精度模拟量输入？？椋，，，，8点输入, 16BIT, 电流输入,光偶隔离CTS7 231-1HF32
- 手艺参数
-
物理特征
尺寸(宽×高×深)
71×80×
功耗
1 W
电源消耗
+5V DC消耗电流
25 mA
L+
31mA
L+线圈电压规模
20.4～28.8V DC
LED灯指示
24V 电源状态，，，，，亮体现电源正常，，，，，灭体现电源故障、所有通道数据变为32766
诊断信息
拨码开关设置过失，，，，，所有通道数据变为32767
模拟量输入特征
输入点数
8
隔离(现场与逻辑电路间)
光耦隔离
输入类型
电流型
输入量程规模
单极性
0—20mA 、4—20mA
数据字名堂
全量程
0～32000
输入分辨率
单极性
0.000625mA (0～20mA量程)
0.0005mA (4～20mA量程)
模数转换时间
约10 mS
八通道转换时间
约100 mS
共模抑制
40dB，，，，，DC - 60Hz
共模电压
120V AC
输入阻抗
约250Ω
最大输入电压
--
最大输入电流
40mA
AD转换器分辨率
16位
- 典范应用
-
量程选择与软件设置
量程选择开关位置
量程选择
下表所示为怎样用DIP开关设置EM231 8AI？？榈牧砍。？？1、2和3可选择模拟量输入规模。。所有的输入设置成相同的模拟量输入规模。。
下表中，，，，，ON为接通，，，，，OFF为断开。。需要特殊注重的是，，，，，未使用的DIP开关SW4～SW6，，，，，必需设置到OFF的位置。。
单极性 满量程输入 分辨率 SW1 SW2 SW3 OFF OFF OFF 0-20mA 0.000625mA OFF ON 4-20mA 0.0005mA 软件设置关于EM231 8AI×16位模拟量输入？？椋，，，，其读数是在VW中，，，，，而不是AIW，，，，，？？樗Φ南喽晕恢貌畋穑，，，，对应的地点也差别。。地点盘算公式如下： x(VWx) = 槽位号 × 64 + 输入通道号 × 2
槽位号对应？？榈淖爸梦恢茫，，，，紧靠CPU的第一个扩展？？椴畚缓盼0，，，，，第二个扩展？？椴畚缓盼1，，，，，依此类推。。输入通道共8路，，，，，从A至G，，，，，对应的编号为0至7。。下面给出基于上面公式盘算获得的地点速查表：VWxx 通道 0 通道 1 通道 2 通道 3 通道 4 通道 5 通道 6 通道 7 槽位 0 VW0 VW2 VW4 VW6 VW8 VW10 VW12 VW14 槽位 1 VW64 VW66 VW68 VW70 VW72 VW74 VW76 VW78 槽位 2 VW128 VW130 VW132 VW134 VW136 VW138 VW140 VW142 槽位 3 VW192 VW194 VW196 VW198 VW200 VW202 VW204 VW206 槽位 4 VW256 VW258 VW260 VW262 VW264 VW266 VW268 VW270 槽位 5 VW320 VW322 VW324 VW326 VW328 VW330 VW332 VW334 槽位 6 VW384 VW386 VW388 VW390 VW392 VW394 VW396 VW398 注重: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地点牢靠为VW0，，，，，因而若是你的系统中需要同时使用到TD2X或TD200和EM231 8AI？？椋，，，，则EM231 8AI？？椴豢勺爸迷诘谝桓鑫恢(Slot 0)，，，，，否则将不可正常事情。。
- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 相关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
