- 概览
-
订货数据
规格参数 订货号

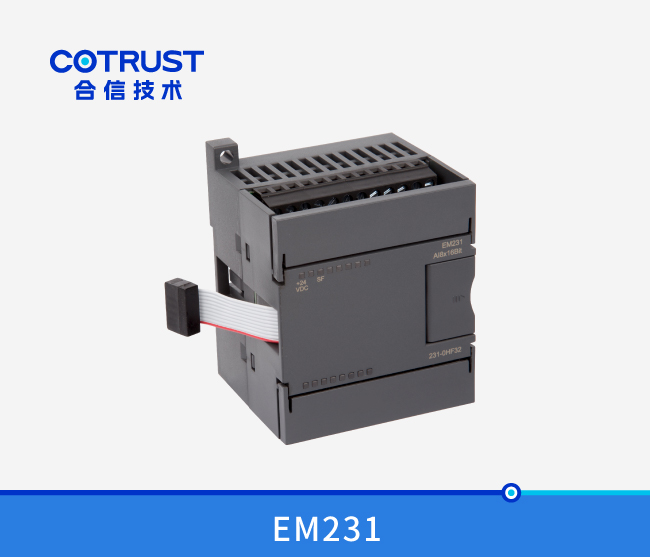

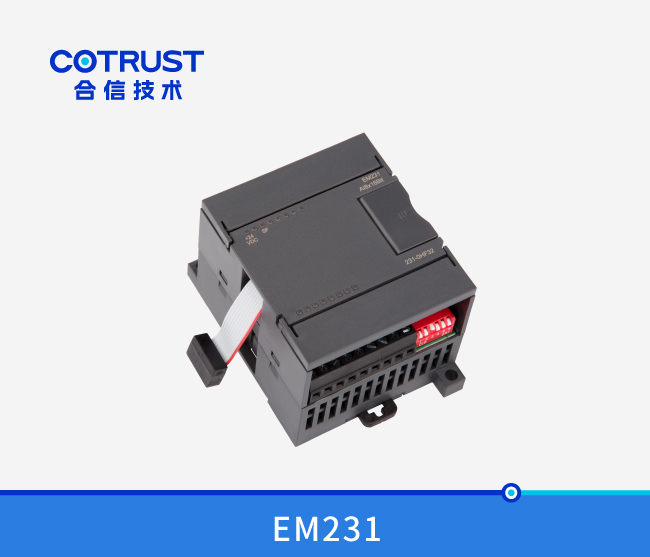

CTSC-200 EM231高精度模拟量输入模？？，，，8点输入, 16BIT, 电压输入,光偶隔离 CTS7 231-0HF32
- 手艺参数
-
性能参数
物理特征
尺寸(宽×高×深)
71×80×62mm
功耗
2.5 W
电源消耗 +5V DC消耗电流
44 mA
L+ 31mA L+线圈电压规模 20.4～28.8V DC LED灯指示 24V 电源状态，，，亮体现电源正常，，，灭体现电源故障 模拟量输入特征 输入点数 8 隔离(现场与逻辑电路间) 光耦隔离 输入类型 差分输入 量程规模 电压输入(单极性) 0～10V, 0～5V 电压输入(双极性) ±5V, ±2.5V 数据字名堂 单极性，，，全量程 0～32000 双极性，，，全量程 -32000～32000 输入分辨率 电压输入(单极性)
300μV (0～10V量程)
150μV (0～5V量程)
电压输入(双极性)
300μV (±5V量程)
150μV (±2.5V量程)
模数转换时间 约500μs
八通道转换时间 5ms
共模抑制 40dB，，，DC - 60Hz 共模电压 信号电压+共模电压(必需小于即是12V) 输入阻抗 不小于10MΩ 最大输入电压 30V 最大输入电流 30mA AD转换器分辨率 16位
- 典范应用
-
量程选择与软件设置
量程选择开关位置
量程选择
下表所示为怎样用DIP开关设置EM231 8AI模？？榈牧砍。 。？？1、2和3可选择模拟量输入规模。 。所有的输入设置成相同的模拟量输入规模。 。下表中，，，ON为接通，，，OFF为断开。 。
需要特殊注重的是，，，未使用的DIP开关SW4～SW6，，，必需设置到OFF的位置。 。
软件设置
关于EM231 8AI×16位模拟量输入模？？，，，其读数是在VW中，，，而不是AIW，，，模？？樗Φ南喽晕恢貌畋，，，对应的地点也差别。 。地点盘算公式如下：
x(VWx) = 槽位号 × 64 + 输入通道号 × 2
下面给出基于上面公式盘算获得的地点速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注重: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地点牢靠为VW0，，，因而若是你的系统中需要同时使用到TD2X或TD200和EM231 8AI模？？，，，则EM231 8AI模？？椴豢勺爸迷诘谝桓鑫恢(Slot 0)，，，否则将不可正常事情。 。
- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 相关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
