- 概览
-
订货数据：

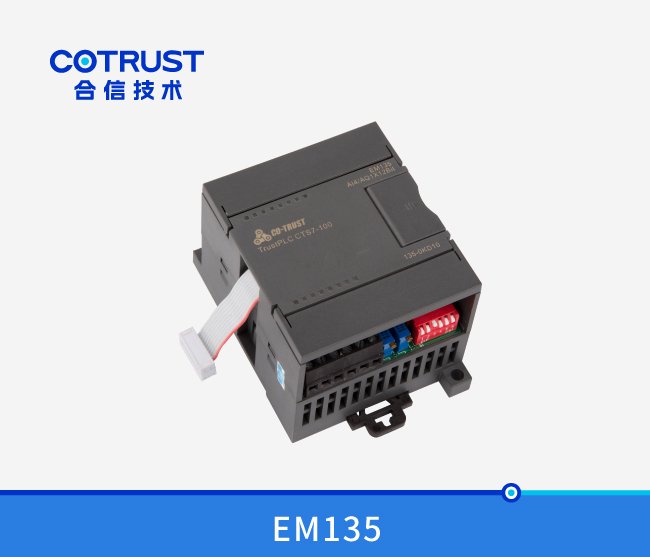

规格参数 订货号 TrustPLC CTSC-100 EM135模拟量混淆输入输出？？？？？，，， ，，，4点输入/1点输出, 12BIT, 电压电流型CTS7 135-0KD10
- 手艺参数
-
性能参数：
物理特征 尺寸(宽×高×深) 71×80×62mm 功耗 2W 电源消耗 +5V DC消耗电流 70 mA L+ 48 mA L+线圈电压规模 20.4～28.8V DC LED灯指示 24V 电源状态，，， ，，，亮体现电源正常，，， ，，，灭体现电源故障 模拟量输入特征 输入点数 4 隔离(现场与逻辑) 无 输入类型 差分输入 量程规模 电压输入(单极性) 0-10V, 0-5V, 0-1V 电压输入(双极性) ±10V, ±5V, ±2.5V, ±1V 电流输入 0～20 mA 据字名堂数 单极性，，， ，，，全量程 0～32000 双极性，，， ，，，全量程 -32000~32000 输入分辨率 电压输入(单极性) 2.5 mV(0～10V量程)1.25 mV (0～5V量程)电压输入(双极性) 2.5 mV(±5V量程)1.25 mV (±2.5V量程)电流输入 5μA (0～20mA量程) 丈量误差 小于0.5% 模数转换时间 小于300μs 模拟量输入响应时间 100ms 共模抑制 40dB，，， ，，，DC to 60Hz 共模电压 信号电压+共模电压(必需小于即是12V) 输入阻抗 不小于10MΩ 最大输入电压 30V 最大输入电流 30mA AD转换器分辨率 12位 模拟量输出特征 输出点数 1 输出规模 电压输出电流输出±10V0～20mA输出分辨率 电压输出电流输出12BIT11BIT数据字名堂 电压输出电流输出-32000～+320000～32000精度 电压输出电流输出典范值: 满量程的±0.5%，，， ，，，最坏情形：满量程的±2% 稳固时间 电压输出电流输出100μs2ms最大驱动@24V用户电源 电压输出电流输出最小5000Ω最大500Ω校准、量程与增益选择
校准与量程选择开关位置
输入校准：由于校准调理影响到模拟多路开关后的运放，，， ，，，因而将影响所有的用户输入通道。。。另外，，， ，，，由于多路开关前的各输入通道的元件参数可能保存差别，，， ，，，因而纵然在校准后，，， ，，，统一输入信号在差别通道上的读数也就会保存稍微的差别。。。
？？？？？槟诓慷允淙胍丫隽寺瞬ù，，， ，，，丈量效果较量稳固。。。若是要求更好的性能参数，，， ，，，可以启动用于？？？？？樗惺淙氲哪Ｄ馐淙肼瞬ㄆ，，， ，，，盘算平均值时，，， ，，，选择64次以上的采样次数。。。
校准方法如下：
1、切断？？？？？橥獠康缭，，， ，，，设置DIP开关以选择所需要的输入量程。。。
2、接通PLC系统的CPU和？？？？？榈缭，，， ，，，期待15分钟以上。。。
3、用一个变送器、一个电压输入源或一个电流输入源，，， ，，，将零值信号加到？？？？？榈囊桓鍪淙攵恕。。
4、在CPU中读取该输入端的丈量值读数。。。
5、调理OFFSET(偏移)电位器，，， ，，，直到该读数为零，，， ，，，完成调零校准。。。
6、接着，，， ，，，在该输入端输入一个满刻度值信号，，， ，，，读出CPU中的丈量值读数。。。
7、调理GAIN(增益)电位器，，， ，，，直到该读数为32000。。。
8、须要时，，， ，，，重复方法3～7。。。
量程与增益选择：
表1所示为怎样用DIP开关设置EM135？？？？？椤。？？？？？豐W1到SW6可选择模拟量输入规模和分辨率。。。所有的输入设置成相同的模拟量输入规模和名堂。。。表2所示为怎样选择单/双极性（SW6）、增益（开关SW4和SW5）和衰减（开关SW1、SW2和SW3）。。。下列表中，，， ，，，ON为接通，，， ，，，OFF为断开。。。
表1 EM135选择模拟量输入规模和分辨率的开关表
?单极性 满量程输入 分辨率 SW1 SW2 SW3 SW4 SW5 SW6 OFF ON OFF OFF ON ON 0 -1 V 250 μV ON OFF OFF OFF OFF ON 0 - 5 V 1.25 mV ON OFF OFF OFF OFF ON 0 -20 mA 5 μA OFF ON OFF OFF OFF ON 0 -10 V 2.5 mV 双极性 满量程输入 分辨率 SW1 SW2 SW3 SW4 SW5 SW6 OFF OFF ON OFF ON OFF ±1 V 500 μV ON OFF OFF OFF OFF OFF ±2.5 V 1.25 mV OFF ON OFF OFF OFF OFF ±5 V 2.5 mV OFF OFF ON OFF OFF OFF ±10 V 5 mV
表2 EM135选择单/双极性、增益和衰减的开关表?EM 135 开关 单/双极性选择 增益选择 衰减选择 SW1 SW2 SW3 SW4 SW5 SW6 ON 单极性 OFF 双极性 OFF OFF x1 OFF ON x10 ON OFF x100 ON ON 无效 ON OFF OFF 0.8 OFF ON OFF 0.4 OFF OFF ON 0.2 输入数据名堂
注重：模数转换器(ADC)的12位读数，，， ，，，其数据名堂是左端对齐的。。。最高有用位是符号位(0体现正数)，，， ，，，
对单极性名堂，，， ，，，3个连续的0使得ADC计数值每转变1个单位，，， ，，，则数据字的转变是以8为单位转变的。。。
对双极性名堂，，， ，，，4个连续的0使得ADC计数值每转变1个单位，，， ，，，则数据字的转变是以16为单位转变的。。。
输出数据名堂
注重：数模转换器（DAC）的12位读数，，， ，，，其输出数据名堂是左端对齐的，，， ，，，最高有用位是符号位(0体现是正数)，，， ，，，
数据在装载到DAC寄存器之前，，， ，，，4个连续的0是被裁断的，，， ，，，这些位不影响输出信号值。。。
EM135-0KD的丈量误差说明EM135-0KD性能参数内外模拟量输入特征之“丈量误差”项,我们产品出厂校准是在+/-10V(EM135-0KD10)做的，，， ，，，若是事情在其他量程时，，， ，，，发明误差偏大，，， ，，，可凭证“校准与量程选择”内里说明的要领重新校准。。。
关于误差：可通过校准消除的误差，，， ，，，都不是真正的误差，，， ，，，只有飘忽未必的误差，，， ，，，才是真正的误差。。。
