- 概览
-
订货数据：
规格参数
订货号
TrustPLC CTSC-100 EM131模拟量输入？ ？？？，，4路电流电压输入, 12BIT
CTS7 131-0HC10
- 手艺参数
-
手艺参数：
物理特征
尺寸(宽×高×深)
71×80×
功耗
2W
电源消耗
+5V DC消耗电流
34mA
L+
40mA
L+线圈电压规模
20.4～28.8V DC
LED灯指示
24V 电源状态，，亮体现电源正常，，灭体现电源故障
模拟量输入特征
输入点数
4
隔离(现场与逻辑电路间)
无
输入类型
差分输入
量程规模
电压输入(单极性)
0～10V, 0～5V
电压输入(双极性)
±5V, ±2.5V
电流输入
0～20 mA
数据字名堂
15～30V
单极性，，全量程
0～32000
双极性，，全量程
-32000～32000
输入分辨率
电压输入(单极性)
2.5 mV (0～10V量程)
1.25 mV (0～5V量程)
电压输入(双极性)
2.5 mV (±5V量程)
1.25 mV (±2.5V量程)
电流输入
5μA (0～20mA量程)
丈量误差 小于0.5% 模数转换时间
小于300μs
模拟量输入响应时间
100ms
共模抑制
40dB，，DC to 60Hz
共模电压
信号电压+共模电压(必需小于即是12V)
输入阻抗
不小于
最大输入电压
30V
最大输入电流
30mA
校准与量程选择
校准与量程选择开关位置
输入校准
由于校准调理影响到模拟多路开关后的运放，，因而将影响所有的用户输入通道。。。。另外，，由于多路开关前的各输入通道的元件参数可能保存差别，，
因而纵然在校准后，，统一输入信号在差别通道上的读数也就会保存稍微的差别。。。。 ？ ？？？槟诓慷允淙胍丫隽寺瞬ù，，丈量效果较量稳固。。。。若是要求
更好的性能参数，，可以启动用于？ ？？？樗惺淙氲哪Ｄ馐淙肼瞬ㄆ，，盘算平均值时，，选择64次以上的采样次数。。。。
校准方法如下：
1、 切断？ ？？？橥獠康缭，，设置DIP开关以选择所需要的输入量程。。。。
2、 接通PLC系统的CPU和？ ？？？榈缭，，期待15分钟以上
3、 用一个变送器、一个电压源或一个电流源，，将满刻度值信号加到一个输入通道
4、 读取CPU中该输入通道的丈量值读数
5、 调理GAIN(增益)电位器，，直到读数为32000。。。。

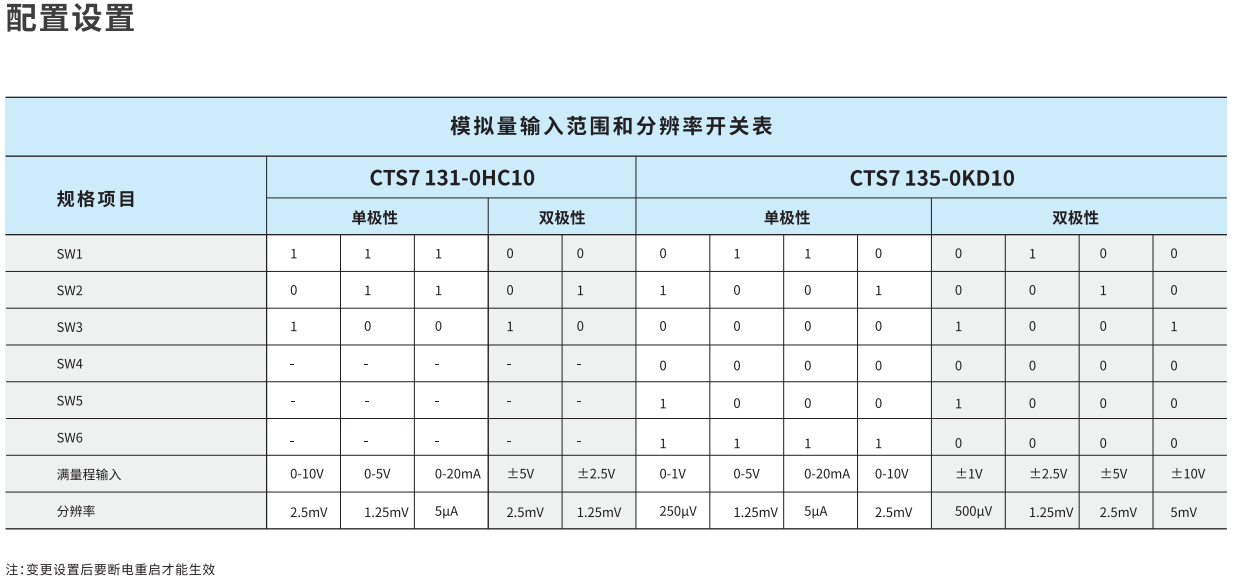

量程选择
下表所示为怎样用DIP开关设置EM 2314AI？ ？？？榈牧砍獭！。？ ？？？1、2和3可选择模拟量输入规模。。。。所有的输入设置成相同的模拟量输入规模。。。。
下表中，，ON为接通，，OFF为断开。。。。需要特殊注重的是，，未使用的DIP开关SW4～SW6，，必需设置到OFF的位置。。。。
单极性
满量程输入
分辨率
SW1
SW2
SW3
ON
OFF
ON
0 - 10V
2.5mV
ON
OFF
0 -5V
1.25mV
0 - 20mA
5 uA
双极性
满量程输入
分辨率
SW1
SW2
SW3
OFF
OFF
ON
± 5 V
2.5mV
ON
OFF
± 2.5 V
1.25m
输入数据名堂
注重：模数转换器(ADC)的12位读数，，其数据名堂是左端对齐的。。。。最高有用位是符号位(0体现正数)，，对单极性名堂，，
3个连续的0使得ADC计数值每转变1个单位，，则数据字的转变是以8为单位转变的。。。。对双极性名堂，，4个连续的0使得
ADC计数值每转变1个单位，，则数据字的转变是以16为单位转变的。。。。
EM131-0HC的丈量误差说明EM131-0HC性能参数内外模拟量输入特征之“丈量误差”项,我们产品出厂校准是在+/-5V(EM131-0HC)做的，，若是事情在其他量程时，，发明误差偏大，，可凭证“校准与量程选择”内里说明的要领重新校准。。。。 关于误差：可通过校准消除的误差，，都不是真正的误差，，只有飘忽未必的误差，，才是真正的误差。。。。
