- 概览
-
规格参数
订货号
H226IL，，，，，晶体管型，，，，，128KB+64KB+64KB程序空间/64KB+100KB数据空间，，，，，24VDC电源，，，，，24DI/16DO晶体管源型输出，，，，，0.5A，，，，，2个PPI/自由通讯口，，，，，1个以太网口，，，，，3*100KHz的Pulse/Dir运控输出，，，，，2*20KHz的PTO/PWM输出，，，，，数据永世生涯，，，，，支持RS485，，，，，模拟量和CAN扩展板，，，，，支持西门子S7协议
CTH2 216-2AD46-0X40
- 手艺参数
-
综合特征 尺寸（宽×高×深） 196.5×80×62mm 功耗 11W 程序存储器 128KB+64KB+64KB 数据存储器 64KB+100KB，，，，，永世坚持 最大扩展？？？槭 7 最大数字量 128DI/128DO（扩展can扩展板最多640DI/640DO） 最大模拟量 32AI/32AQ（扩展can扩展板最多194AI/194AQ） 数据生涯 FlashROM永世坚持 电源特征 额定输入电压 DC24V 攻击电流 28.8VDC时12A 隔离（现场与逻辑） 无 坚持时间（掉电） 10ms以上 传感器+24V电源输出 电压规模：20.4~28.8VDC 额定电流：300mA 最大波纹噪声（<10MHz）：<1V峰峰值 隔离(传感器与逻辑)：无 电源告警 电源缺乏15V告警，，，，，报警位SM195.1 通例特征 准时器总数 512 1ms 4 10ms 272 100ms 236 计数器 256个 累加器 4个 内存存储器位 256位 局部存储区（L） 64字节自力 顺序控制继电器（S) 256位 时间中止 2个1ms分辨率 边沿中止 8个 布尔量运算执行时间 ≤0.15us 浮点运算执行时间 ≤6.2us 实时时钟 内置 BD扩展板接口数 1个，，，，，支持RS485扩展板、CAN扩展板、模拟量扩展板 系统指示灯 SF指示灯（红色） ON：系统过失，，，，，OFF：正常 DIAG指示灯（橙色） ON：程序控制,OFF：正常 RUN指示灯（绿色） ON：运行，，，，，OFF：阻止 STOP指示灯（橙色） ON：阻止，，，，，OFF：运行 RMC指示灯（绿色） ON：远程控制毗连，，，，，OFF：远程控制断开 LNK/ACT指示（绿色） ON：以太网毗连，，，，，闪灼：传输，，，，，OFF：断开 运行开关 RUN/STOP 外接电池接口 1、专用电池卡；；；；；；2、专业电池座（CR1220）支持外接电池 两者任选一 编程卡 支持 集成的通讯功效（PPI/自由口） 通讯接口 2个通讯口：
PORT0:PPI/自由口，，，，，标准RS485
PORT1:PPI/自由口，，，，，标准RS485
插上RS485扩展板并重新启动之后，，，，，PORT0（RS485，，，，，PPI通讯口）PORT1（RS485，，，，，PPI/自由通讯口），，，，，FPORT0（自由口）PPI波特率(baud) 9.6kbps、19.2kbps和187.5kbps 自由口波特率(baud) 1.2kbps~ 115.2kbps 最大站点数 每段32个站，，，，，每个网络126个站 最大主站数 32 点到点(PPI主站模式) 是(NETR/NETW)，，，，，最多8个毗连，，，，，每个毗连最大通讯200字节 MPI毗连 共8个（1PG/1OP），，，，，2个保存 每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，，，，，38.4kbps时1200米
50米以太网通讯功效 通讯接口 1个标配以太网口 通讯标准 切合IEEE802.3标准 传输速率 10Mbps/100Mbps自顺应 自顺应交织毗连 支持 硬件接口 RJ45 协议类型 UDP/TCP协议
支持UDP_PPI、MODBUS_TCP、Socket，，，，，S7协议，，，，，支持PLC间以太网通讯，，，，，支持MiCo以太网编程。。。。设置方式 支持上位机通过网口搜索PLC，，，，，支持网口下载系统设置。。。。 最大毗连数 8个UDP/PPI毗连，，，，，不分主从 8个TCP/Modbus毗连，，，，，不分主从 4个Socket毗连，，，，，UDP和TCP各2个 8个S7协议毗连，，，，，不分主从站 最大单次传输数据 UDP_PPI每次操作最多200字节传输 MODBUS_TCP每次操作最多240字节传输 Socket每次操作最多512字节传输 S7协议每次操作最多200字节传输 网口启动时间 5~10秒，，，，，受网络情形影响。。。。 指示灯 RMC 亮起：毗连远程服务器乐成 熄灭：远程未毗连或远程未使能 LINK/ACT 亮起：网口硬件已毗连 闪灼：有数据交流 熄灭：网口硬件已断开 通讯电缆长度 100M，，，，，电缆类型：CAT5e标准以上 隔离 通讯口隔离 IP地点复位功效 2秒内连续拨5次运行开关 升级固件功效 使用MagicWorks PLC及MiCo，，，，，通过以太网从公司服务器远程升级固件 输入输出特征 本机数字量输入点数 24 输入类型 漏型/源型 本机数字量输出点数 16 输出类型 源型 最大数字量 128DI/128DO（扩展can扩展板最多640DI/640DO） 最大模拟量 32AI/32AQ（扩展can扩展板最多194AI/194AQ） 允许最大扩展I/O？？？槭 7 脉冲捕获输入 14 高速计数器 总数
单相计数器
AB相计数器6
6×50KHz
4×30KHz集成通讯功效（CANopen）-扩展CAN通讯板型号CTH2-CAN-01S2-EB时使用 通讯接口 1个（8 Pin端子）”见CANopen通讯接口表” 传输率（kbps） 1000 800 500 250 150 50 20 最大长度（m） 25 50 100 250 500 1000 2500 最大站地点 127 站点地点规模 1-127 最大主站带从站数 32 设置方式 CAN组态块和EDS文件 最大数字量会见 通俗IO CANopen专用IO 字节数 内存起始地点 字节数 内存起始地点 输入 16 IB0 输入 64 IB16 输出 16 QB0 输出 64 QB16 最大模拟量会见 通俗IO CANopen专用IO 通道数 内存起始地点 通道数 内存起始地点 输入 32 AIW0 输入 162 AIW64 输出 32 AQW0 输出 162 AQW64 集成通讯功效（CANFree）-扩展CAN通讯板时使用 通讯协议 CanFree 使用方式 通过内部库指令支持 数字量输入特征 本机集成数字量输入点数 24 输入类型 漏型/源型 额定电压 24 VDC 最大持续允许电压 30 VDC 逻辑1信号（最。。。。 18 VDC，，，，，3.0mA 逻辑0信号（最大） 5 VDC，，，，，1mA 隔离(现场与逻辑)
隔离组500 VAC，，，，，1分钟 同时接通的输入 24 最大电缆长度 500米(标准输入) 屏障：50米(高速计数器输入)；；；；；；非屏障：300米(标准输入) 数字量输出特征 本机集成数字量输出点数 16 输出类型 固态-MOSFET（源型） 高速脉冲输出 3*100KHz运控输出（Q0.0，，，，，Q0.1，，，，，Q0.2）
2*20KHz的PTO/PWM输出（Q0.0，，，，，Q0.1）输出频率（最大） 100KHz（Q0.0到Q0.2），，，，，1KHz（Q0.3到Q1.7） 输出额定电压 DC：24V 输出电压规模 20.4-28.8 VDC 每点额定电流 0.5A 每个公共端最大电流 4A 泄电流（最大） 10?A 浪涌电流 8A，，，，，100ms 灯负载 5W 导通电阻 典范值0.3?，，，，，最大0.6? 延时 断开到接通：2us（Q0.0, Q0.1, Q0.2），，，，，15us（其它） 接通到断开：10us（Q0.0, Q0.1, Q0.2），，，，，130us（其它） 同时接通的输出 16 两个输出并联 是，，，，，仅在输出同组时 最大电缆长度 屏障 500米（标准输出） 非屏障 150米（标准输出）
- 典范应用
-
系统设置方案
系统可以由一个单独的CPU主控？？？樽槌，，，，，可由一个CPU外加最多7个种种型号的可选扩展？？？组成，，，，，还可以一个单独的CPU外加BD扩展？？？樽槌。。。。
- 装置规格
-
控制端子及通讯端口

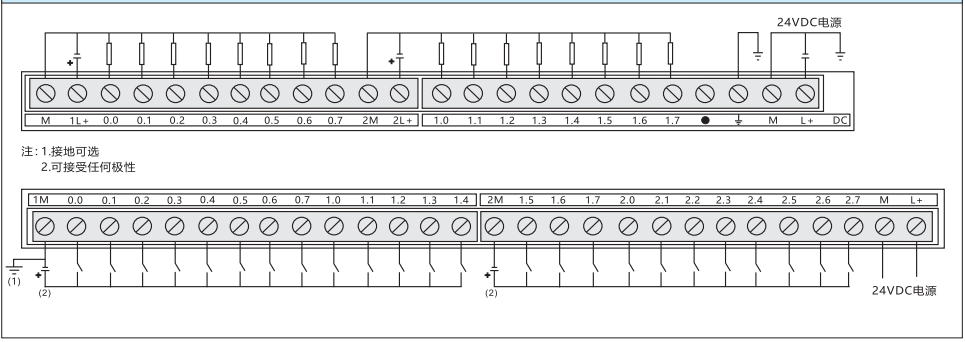

端子接线
CTH2 216-2AD46-0X40接线端子
RS485通讯接口
毗连器
插针号
PORT1/FPORT1（RS485）
PORT0/FPORT0（RS485）
1
机壳接地
机壳接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
发送申请
发送申请
5
+5V地
+5V地
6
+5V，，，，，100Ω
+5V，，，，，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
毗连器外壳
机壳接地
机壳接地

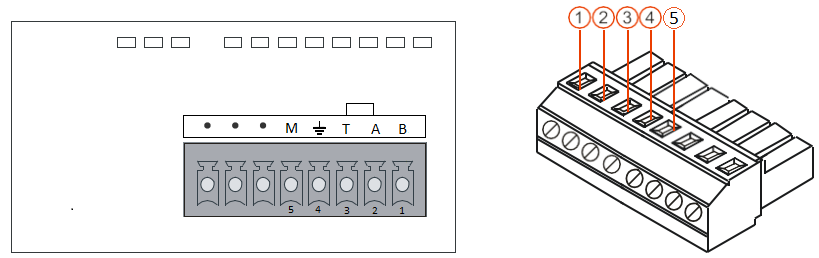

RS485扩展板通讯接口
？？？榻涌谟毗连器
引脚
FPORT0（RS485）
注：需要使用终端电阻时，，，，，将2脚和3脚短接。。。。
1
RS485+信号B
2
RS485-信号A
3
终端电阻
4
机壳接地
5
RS485信号GND
6
NC
7
NC
8
NC
9
NC
产品的装置和运行要求

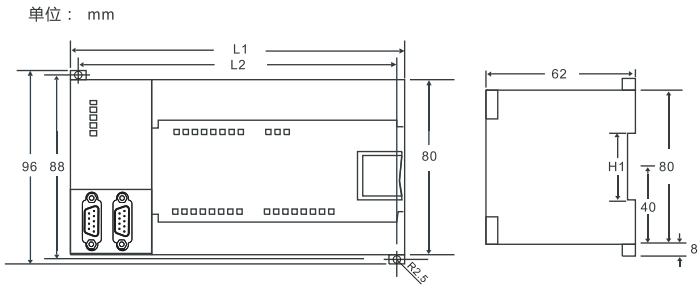

装置尺寸
PLC型号
L1(mm)
L2(mm)
H1(mm)
CTH2 216-2AD46-0X40
196.5
80
62

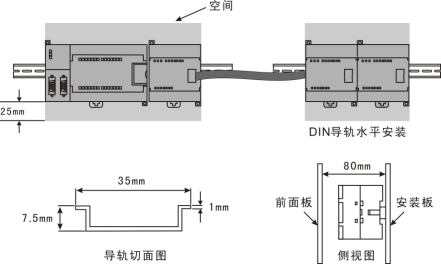

装置和牢靠方式
使用DIN35标准导轨。。。。
