豪门国际方案丨高速细亲近片机

豪门国际方案丨高速细亲近片机

2024.07.17

随着电商包装切片、快消品个性化切割、高精度印刷品切片等一直增添的印后切片需求，，个性化、定制化、更快的切割速率、更高的切割精度正在推动印刷切片机市场的快速增添。。。。 。。


广受好评的

印刷后端高速细亲近片机控制系统

豪门国际可为印刷切片机提供定制化服务，，实现高效、精准、易操作的控制系统。。。。 。。接纳PLC+伺服+HMI整套控制产品，，案例机型速率可达600切/分钟。。。。 。。

豪门国际控制系统乐成应用于印刷切片机现场


印刷切片机-机型及控制要求


印刷后道很是主要的机型：切片机，，用于将印刷完的大张质料（如纸张、薄膜等）凭证预定的尺寸和形状举行切割。。。。 。。


?

本案例机型切片机由四大轴协同

01

送料轴

配合整体的切刀速率举行调理；；同时与拉料轴凸轮同步运行，，包管色标检测稳固。。。。 。。

02

拉料轴

间歇运行，，配合切刀轴，，走凸轮周期运行

03

切刀轴

在拉料停下来的时间，，切刀恰恰切下，，完成上下切片

04

运送轴

两种方式，，A一直运行，，B凭证数目，，分批运送运行


?

针对方案机型，，豪门国际设置了两种模式





定长模式/追标模式


定长模式可实现主轴切刀运行，，其他轴凭证关联轴的关系，，定长切。。。。 。。

追标模式可预设标长，，做好误差赔偿，，实现跟对色标移动切割，，同时具备丢标报警功效。。。。 。。








放卷模式/联机模式


放卷模式放卷历程具备张力模拟控制，，凭证初始卷径，，可凭证进料实时盘算卷径。。。。 。。

联机模式可与印刷前端装备联机配合，，通过料库棍在传感器差别位置控制机械运行效率，，配合印刷速率。。。。 。。





自动化控制系统是印刷切片机的焦点部件，，多功效&多模式的控制要求，，决议着选择功效强盛、操作轻盈、稳固可靠的控制系统是重中之重。。。。 。。


豪门国际-印刷切片机控制方案设置


本次豪门国际针对本次案例机型控制要求，，

提供PLC+伺服+HMI整套控制系统。。。。 。。

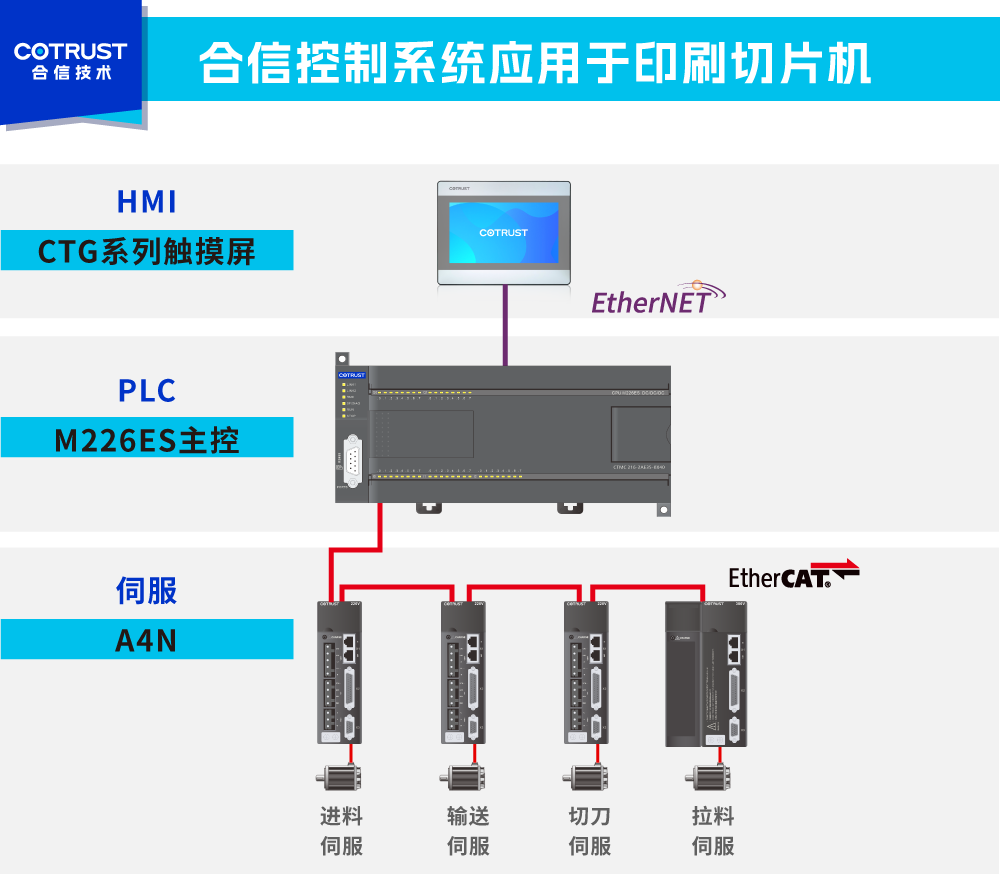

豪门国际控制方案接纳CTMC系列“卷王CPU”M226ES作为主控，，通过EtherCAT总线与4套A4N系列伺服举行通讯，，完成进料轴、运送轴、切刀轴与拉料轴的运行，，支持多轴凸轮搭配，，实现快速精准的切片。。。。 。。搭配豪门国际CTG系列HMI，，主界面清晰直观，，参数设定、修改、手动操作一应俱全，，操作体验很是便捷。。。。 。。

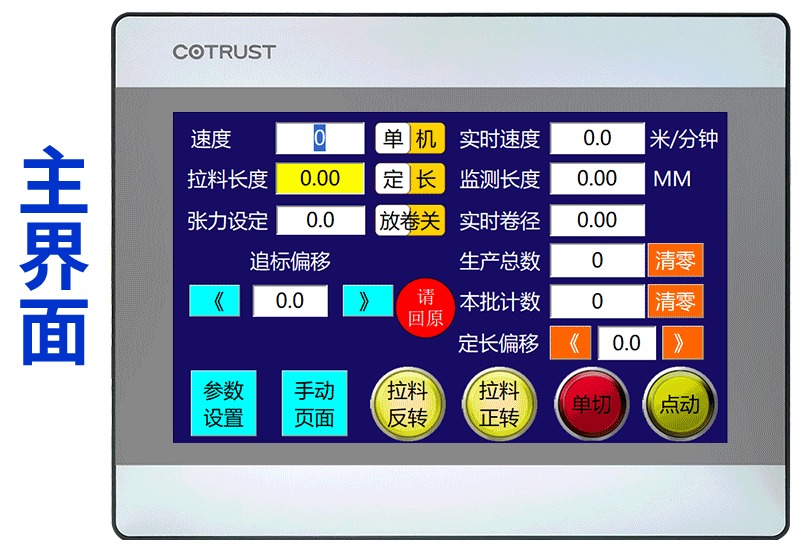

触摸屏系统


豪门国际CTG系列触摸屏在主界面用于复位与启动，，实时显示运行状态，，同时设置了参数设定界面，，参数修改界面以及手动界面，，功效齐全，，可匹配性强。。。。 。。


选择豪门国际方案的理由


多轴控制｜高效切片｜多种模式

1

多轴凸轮控制更柔和，，精度更高

M226ES主控PLC支持多轴运动控制，，支持16个EtherCAT从战，，支持10轴200KHz高速脉冲，，支持PLCopen轴控，，多轴凸轮搭配使用！


2

方案支持切片速率600切/分钟

此案例机型追标模式下，，20cm以内切片，，速率可达600切/min，，精度可控±0.1mm。。。。 。。


3

多种模式无邪切换

知足差别场景切片需求收获客户认可

此案例机型控制拥有多模式、多功效，，高效&精准&易操作的控制系统获得客户肯定，，相对偕行业方案具有很大优势。。。。 。。
